På oppfordring fra Trond Sæther tenkte jeg å skrive en litt om mine egenproduserte høytalere. Det er mange og delte meninger om det å bygge høytalere selv. Jeg skjønner at man kan være skeptisk, men for de som har oppdaget gleden med å bygge selv er det et hav av muligheter. Her kommer min lille ”solskinnshistorie”.

Av: Lars Erik Solbraa, 19.mars 2005

Det er mange såkalte kloner av høytalere tilgjengelig på markedet i dag, dvs. høytalere som er kopier av allerede velkjente og gjerne veldig vellykkede høytalerkonstruksjoner. Det er en veldig trygg og god måte å starte på dersom man ønsker å forsøke seg i snekkerboden.

Jeg, for min del, synes det gir en ekstra glede av å ha noe som ingen andre har. Man har ikke samme garanti for det ferdige resultatet, men ved å gjennomføre simuleringer og utveksle informasjon med likesinnede mener jeg det er begrenset hvor uheldig man kan være. Siden jeg av ganske innlysende grunner vil ha vanskeligheter med å gi en objektiv beskrivelse av resultatet vil dette bli mer en byggebeskrivelse enn en omtale.

Høytalerne jeg nå har er det andre paret jeg har bygget. Valget falt på en todelt konstruksjon av flere grunner. Det gjør det ganske enkelt å foreta oppgraderinger i deler av høytaleren, dersom det skulle bli ønskelig. Samtidig veier de ganske mye, drøye 75 kg hver, og blir dermed ganske mye enklere å håndtere i to deler. De skrå veggene i toppkassene reduserer faren for stående bølger, i tillegg til at jeg synes det gir et penere utseende.

Selve kassene er bygget med doble vegger 22mm MDF. De veggene det har vært mulig er det også 11mm sandblåsersand mellom MDF-platene. Dette for å få kassene så døde som mulig. Når det gjelder det kosmetiske så er kanter i front og topp avrundet med en 45graders overfres for å få et litt mer elegant og profesjonelt utseende. Kassene er finert med kirsebærfiner og lakkert med 4 lag silkematt lakk.

Toppkassene består av Seas Excel E006 diskant og Seas Excel W17EX mellomtone. Kassene er ventilerte, dvs. det er boret 5 hull med 12mm diameter i bakveggen. Det gir en betydelig forbedring i dynamikk i mellomtonen.

Bunnkassene er bygget med slaver, dvs. det ene elementet er helt passivt og beveger seg som følge av trykkendringene fra det aktive elementet. Elementene er fra danske Peerless sin XLS-serie. Det aktive elementet er drevet av nederlandske Hypex sin HS200 bassforsterkermodul. De gir veldig gode justeringsmuligheter slik at høytalerne lettere kan tilpasses de fleste rom og plasseringer.

Internkablingen består av Kimber 4PR og 8PR.

Det er komplette og robuste høytalere med en veldig klar, ren lyd og stålkontroll i bassen. Jeg kan ikke få sagt nok hvor fornøyd jeg er med det ferdige resultatet. Komponentene er av veldig god kvalitet og Seas sin Excel-serie er et velkjent innslag i flere dyrere fabrikkproduserte høytalere.

I tillegg til høytalerne består anlegget per dags dato av Hegel H1 mkII og en eldre Pioneer cd-spiller.

CD-spilleren har nylig blitt oppgradert og fått et betydelig løft. Op-amper ble oppgradert. Strømkabel ble byttet til EKKJ-kabelen hos Elfa. Mute-transistorer på utgangene ble fjernet og en kondensator ble satt på strømforsyningen for å fjerne støy. I tillegg ble spilleren dempet med asfaltmatter. En helt utrolig forbedring for 2-300 kroner.

Synergistic Research Alpha Quad er benyttet som høytalerkabler. Signalkabelen Supra EFF-I med Supra PPSL-kontakter benyttes både mellom cd-spiller - forsterker og mellom forsterker - bassforsterkere i høytalerne. Bortsett fra på cd-spilleren benyttes Supra LoRad som strømkabler.

Jeg har veldig lyst til å jobbe en del mer med delefiltrene og oppgradere til MCap Supreme kondensatorer og foliespoler. Men, noe må man jo også ha og se fram til.

Vet ikke hvor relevant følgende i parentes er, men dere kan vurdere det: (Jeg er dessverre kraftig rammet av konstant og til tider kraftig utskftningskløe, så i det siste har det også blitt en del eksperimentering med DIY-kabler. Det er veldig morro og gjøre små endringer og se hva man kan vinne eller tape på det. Av og til får man en ordentlig aha-opplevelse med overraskende billige produkter.)

Her følger en liten fotodagbok fra byggeprosessen. Antall timer brukt er usikkert, men hele jula 2003 ble veldig usosial med lange kvelder på snekkerverkstedet... I tillegg ble all ledig tid i store deler av januar 2004 brukt til bygging.

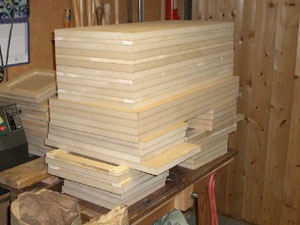

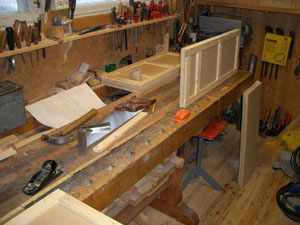

Prosjektet er i gang. Er ferdig med all grovkapping og har begynt å montere plater inne på snekkerverkstedet.

Det var en blandet opplevelse å stå ute og kappe i snaue 20 minus en hel dag...

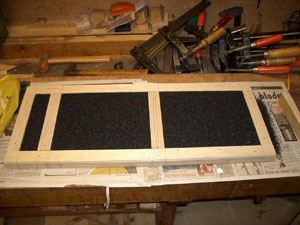

En av sideplatene i basskassene er ferdig fyllt med sand og klar for montering av den andre platen.

Flere horisontale lekter er benyttet for å ha noe å skru i og for å unngå at sanden synker for mye sammen nederst i sidene.

Platene er nesten ferdige. Ikke alle er ferdig fyllt med sand enda, ser bl.a. toppplate i bunnkassene ligge i bakgrunnen.

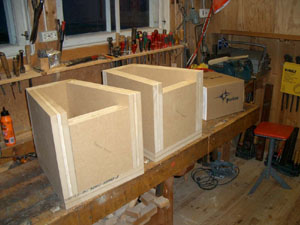

Prøvemontering av toppkassene for å se om de passer.

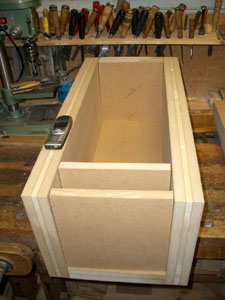

Bunnkasse prøvemontert, liggende på ryggen. Telefonen gir litt perspektiv. Nederste rommet skal fylles med sand. Avstiving kommer i tillegg ca. i midten av kassa.

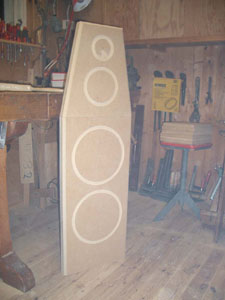

Her er sporene som elementene skal monteres i frest ut fra frontplatene og det er klart for å sage ut hullene.

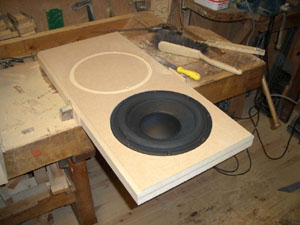

Første hull i front saget ut og jeg prøver å legge ett element på plass for å roe nervene...

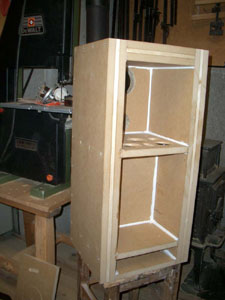

Første basskasse montert. Slik ser de altså ut innvendig.

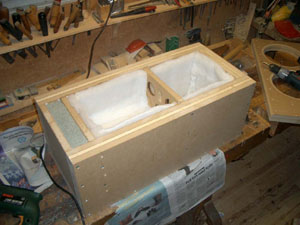

Første kasse fyllt med sand og dempemateriale og klar for montering av frontplaten.

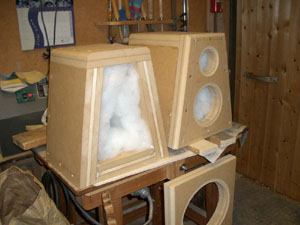

Toppkassene begynner også å komme langt. Stort sett bare sparkel og finér igjen.

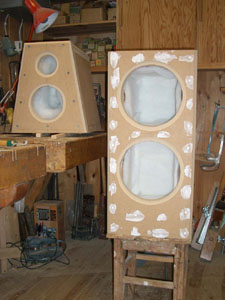

Skruehullene på bunnkasse er sparklet og toppkassa står for tur.

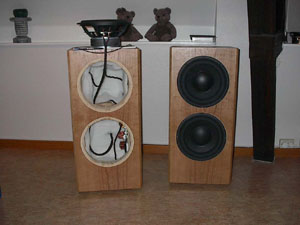

Første basskassen er ferdig og det siste basselementet er påloddet slik at kun gjenstår å skru fast elementene. Skruehullene er borret på forhånd slik at man unngår at elementene drar seg skjeve.

Første høytaler komplett uten spikes.

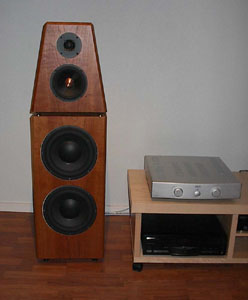

Det endelige resultatet. Høytalerene har nå vært i bruk i litt over 1 år slik at fineren har mørknet betraktelig.Jeg synes selv det spiller utrolig bra og ville nok gjort samme valget i dag igjen.

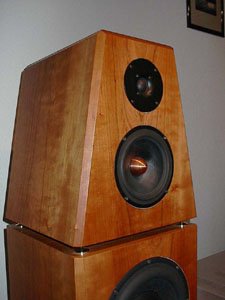

Nærbilde av de ferdig toppkassene. Er veldig glad jeg tok ekstrajobben med å skrå hjørnene. Det var spesielt mye ekstra finering som måtte gjøres, men det ble også veldig mye finere enn om hjørnene skulle vært helt rette.

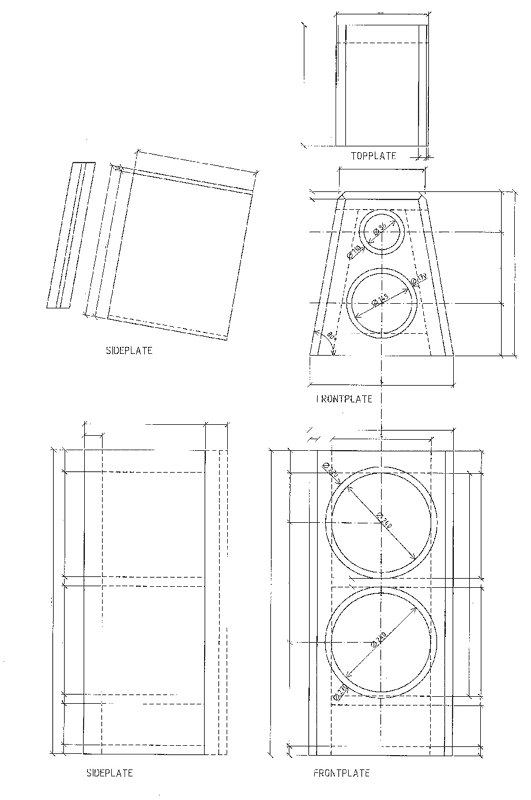

Teknisk skisse:

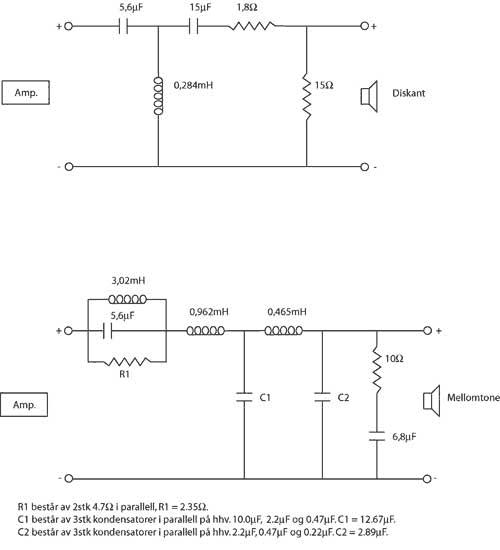

Delefilter:
